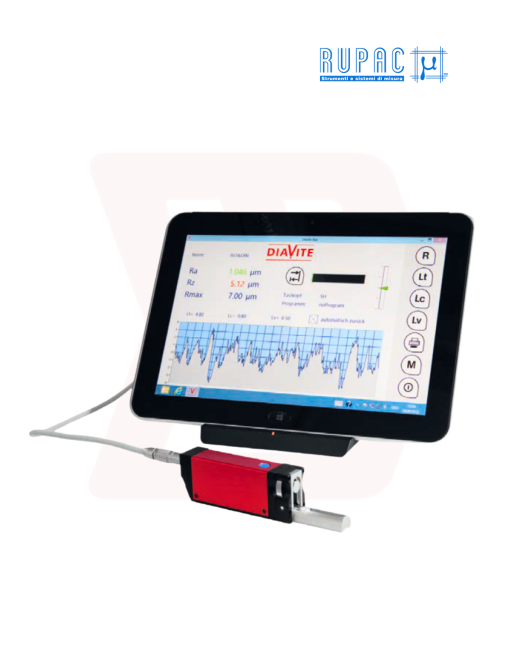

Il rugosimetro digitale DH-8 RUPAC è uno strumento ad altissima precisione, progettato per la misurazione della rugosità superficiale anche su finiture molto basse, ideale per l'impiego sia in laboratorio che in officina. La sua struttura modulare — composta da unità di avanzamento compatta, interfaccia e software DiaSoft® — offre una soluzione flessibile e altamente professionale per il controllo qualità avanzato.

Il sistema è completamente gestibile tramite tablet con Windows®, grazie a un’interfaccia intuitiva che consente il monitoraggio in tempo reale di tutti i parametri, il profilo rugoso e la curva grafica portante. È compatibile con i principali standard internazionali (ISO, DIN, ANSI, JIS) e supporta 25 parametri di rugosità, tra cui Ra, Rz, Rmax, Rq e Rt.

Il modello è disponibile anche in versione VHF, che supporta l’uso di tastatori speciali su misura per applicazioni critiche o particolari geometrie. L’innovativa gestione “App” consente un utilizzo rapido, mobile e orientato alla produzione.

Caratteristiche tecniche principali

• Normative: ISO, DIN, ANSI, JIS
• Parametri misurabili: 25 (Ra, Rz, Rq, Rt, Rmax, ecc.)
• Visualizzazione: profilo rugosità + curva grafica portante
• Campo di misura Ra/Rq: 0 ÷ 20 μm
• Campo di misura altri parametri: fino a 350 μm
• Campo di lavoro (Z): ± 200 μm
• Corsa tastatore: 16 mm
• Risoluzione massima: 0,001 μm
• Cut-off: 0,08 / 0,25 / 0,8 / 2,5 mm ×1 / ×3 / ×5
• Tastatore: SH induttivo con cono in diamante (R=5 µm, 90°)
• Pressione di misura: < 0,5 mN
• Filtri: RC, PC-RC, Gauss, D-P
• Uscita dati: USB
• Alimentazione: tramite porta USB
• Controllo via tablet Windows® con software DiaSoft® Basic

Dotazione standard

• Campione di rugosità
• Tastatore standard Ø 4,2 mm × 27 mm
• Staffa Ø 8 mm per montaggio su stativo
• Software DiaSoft® Basic
• Cavo USB
• Valigetta rigida

Applicazioni consigliate

Misura ultra precisa di superfici lucidate, rettificate, lappate

Analisi rugosità in ambienti con finiture critiche o superfici delicate

Controlli qualità in laboratori metrologici o camere bianche

Produzione di componenti ottici, medicali, stampi e precisione meccanica

Utilizzo con tastatori speciali su richiesta (versione VHF)
